FANUC機器人保養: J1軸馬達更換流程

類別:行業動態日期:2019-12-13 09:48:07
我要分享
一、概述

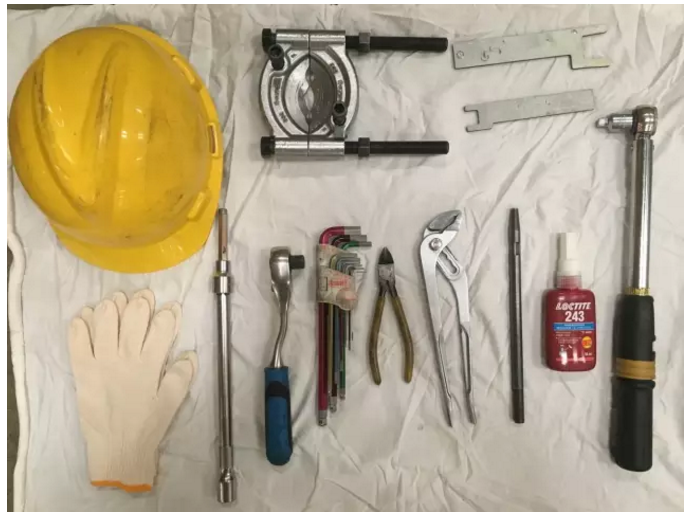

       本文是按發那科機器人常見安裝姿態下(地面0度角安裝時)進行馬達的安裝拆卸。不適用在90度,180度安裝姿態時馬達的更換作業。本文以R‐2000iB/210F機型作為參照標準制作。前期需準備如圖所示的基本工具。

FANUC機器人保養: J1軸馬達更換流程

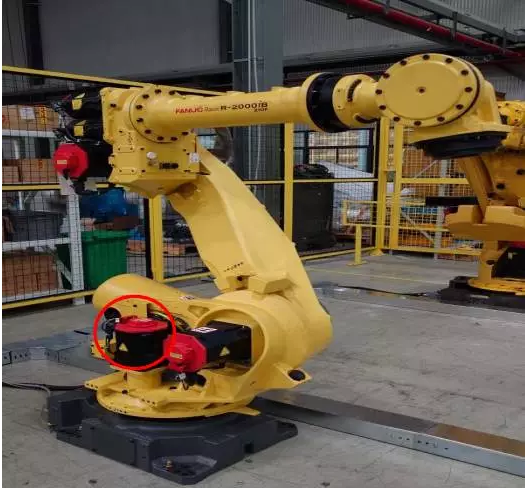

       機器人型號:R-2000iB    /210F

       控制柜型號:R-30iA

二、機器人馬達的更換過程

2.1拆卸馬達處接線


       關閉控制柜電源,記錄馬達的安裝方向,使用魚嘴鉗松開線纜連接器,用手擰下馬達動力線纜、剎車線纜及編碼器線纜。

FANUC機器人保養: J1軸馬達更換流程

2.2 拆卸馬達

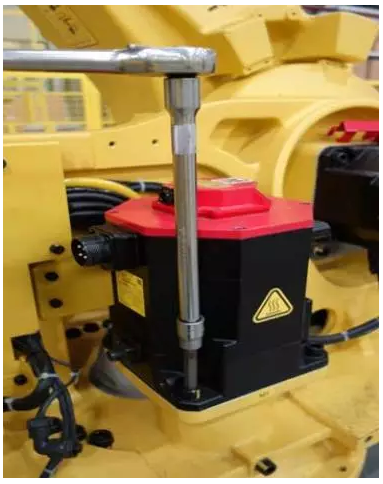

       使用10MM 內六角套筒扳手拆卸下J1 軸馬達的3 顆 M12 固定螺絲

FANUC機器人保養: J1軸馬達更換流程

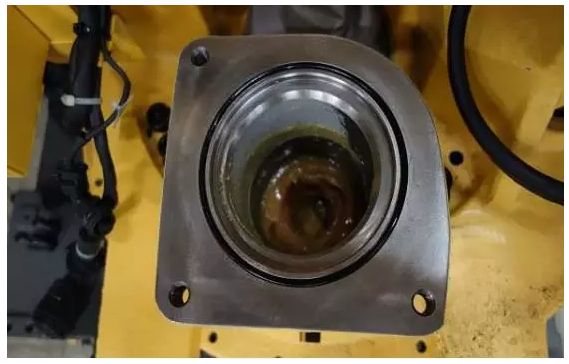

       向上拔出馬達,檢查馬達基座處密封圈,確認其安裝位置正確

FANUC機器人保養: J1軸馬達更換流程

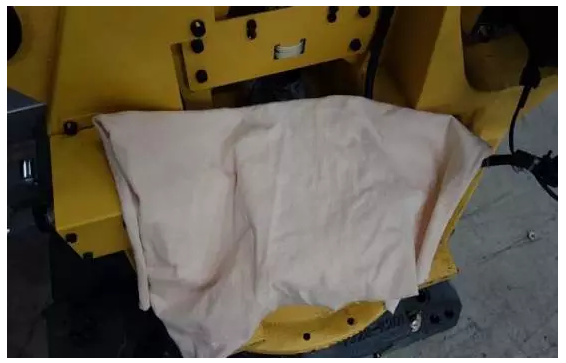

       使用干凈的抹布將馬達基座遮蓋,防止現場有異物進入減速機內部

FANUC機器人保養: J1軸馬達更換流程

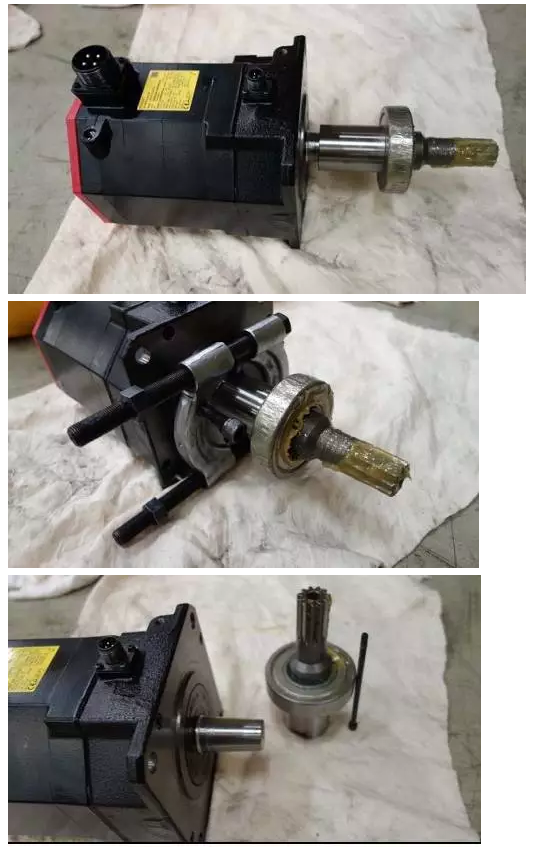

2.3 拆卸馬達輸入齒輪

       使用 5MM 內六角拆卸下輸入齒前段固定螺絲,使用拉碼將輸入齒輪從馬達上拆下

FANUC機器人保養: J1軸馬達更換流程

2.4 更換新馬達,安裝輸入齒輪

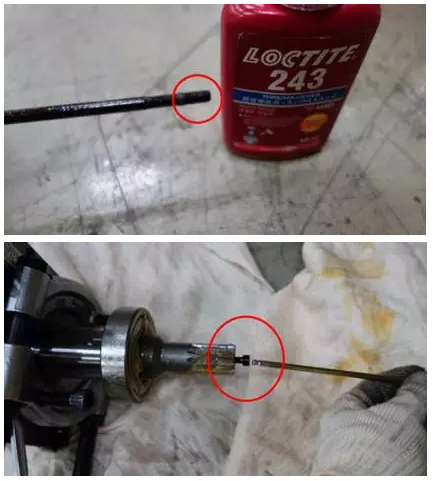

       將輸入齒裝在新馬達上,(注意新馬達軸上的鍵不要遺漏安裝),在輸入齒輪的前端固定螺絲螺紋前部涂抹上樂泰 243 螺紋膠。


FANUC機器人保養: J1軸馬達更換流程

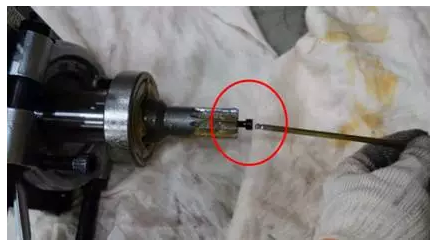

       使用扭力扳手將輸入齒輪前端固定螺絲擰緊,扭力要求為 15.7N•M

2.5 固定新馬達,做好標記

       將新馬達安裝回機器人處,注意馬達的安裝方向。將3 顆M12 的馬達固定螺絲扭緊,緊固馬達。并重新連接馬達處所有線纜。在固定螺絲處使用黃色記號筆做上標記。


FANUC機器人保養: J1軸馬達更換流程

2.6 重新校準機器人零位

       由于更換馬達會導致機器人丟失零位,所以客戶需按照機器人使用說明書,重新對機器人的單軸零位進行校準。(文章來源于:網絡)
