發那科機器人中Space fnct的實際應用和設置介紹
類別：新聞中心日期：2019-12-06 15:10:22
發那科機器人設置中干涉區功能（Space fnct）設置，此功能適用于機器人與外圍設備聯合工作時，不會因?yàn)樾盘?hào)被誤操作發送后造成機器人還在外圍設備的工作范圍內，外圍設備被啟動后造成設備的損壞。
1實用范圍
機器人運用于機床、注塑機或其他設備取放件和工藝加工時，都以保護各方設備安全的前提下進行生產，合理的設置干涉區功能并激活后，可以提高機器人和加工設備間聯動作業時的安全性能。
2設置機器人的干涉區
以機器人和加工中心上下料為例，說明干涉區的設置步驟。
2.1設置步驟
示教器上點擊“MENU”→“SETUP”→“Space fnct”，進入干涉區畫面。

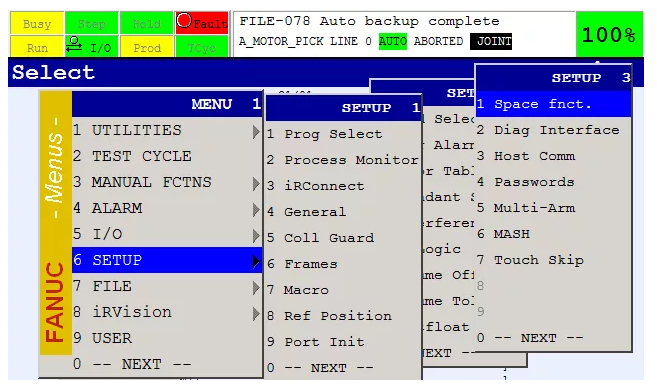

圖1 干涉區選項
選擇未被使用的干涉區，按下示教器“F3 DETAIL”,進入干涉區設置畫面
圖2 干涉區畫面
在干涉區設置畫面里，填入注釋，相關的輸入輸出信號，按下“F2 空間”

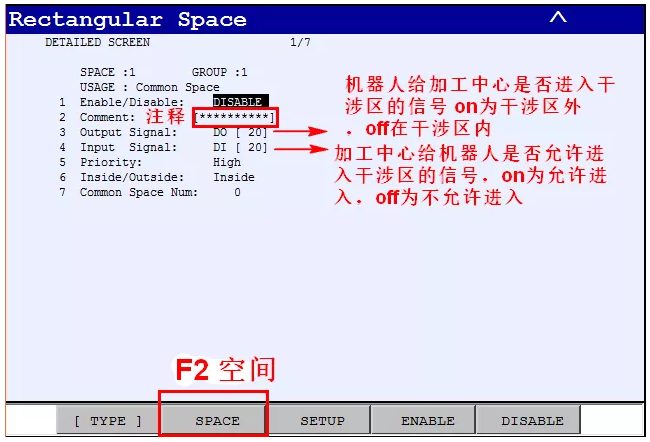

圖3 干涉區設置畫面
進入干涉區空間設置畫面，將機器人運動到合適的干涉區起點，“SHIFT+F5 RECORD”記錄下當前的工具坐標中心，以當前工具中心為起點，填入當前的用戶坐標系的XYZ方向延伸的距離，形成一個空間。

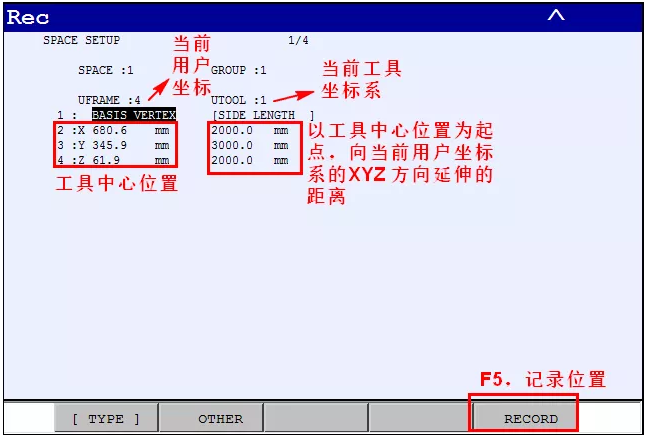

圖4 干涉區空間設置畫面
按下“prev”返回干涉區設置畫面，按下“F4 激活”，激活當前干涉區，完成設置。

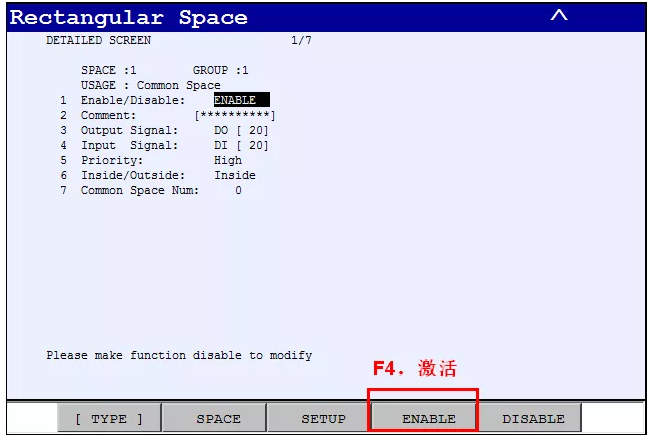

圖5 干涉區激活設置畫面

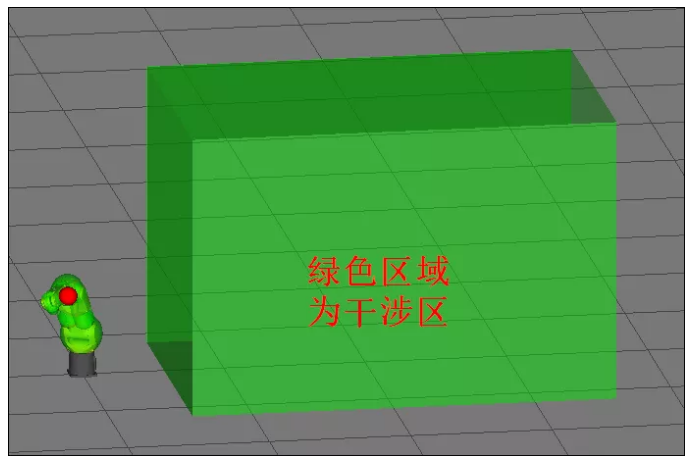

圖6 干涉區模擬畫面
2.2 注意事項
加工中心落位和機器人的世界坐標不平行，呈一定的角度時，可以做好加工中心的用戶坐標后在設置干涉區的空間，此時干涉區空間和機器人也可以呈現一定角度。

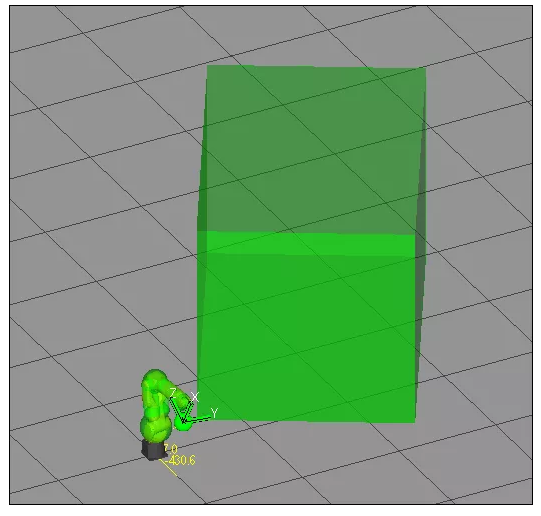

圖7干涉區模擬圖
3 功能總結
設置干涉區時，需要明確當前的工具中心和運行程序中的工具中心，如果以法蘭中心為工具中心，則需要留出手抓長度和設備之間的距離，避免法蘭中心在干涉區外，而法蘭上的手抓已經進入干涉區，造成碰撞。在正常的情況下，機器人輸出的干涉區信號開和關完全由工具中心位置來決定，不會被手動強制開和關，造成誤操作。（文章來源與于網絡）
